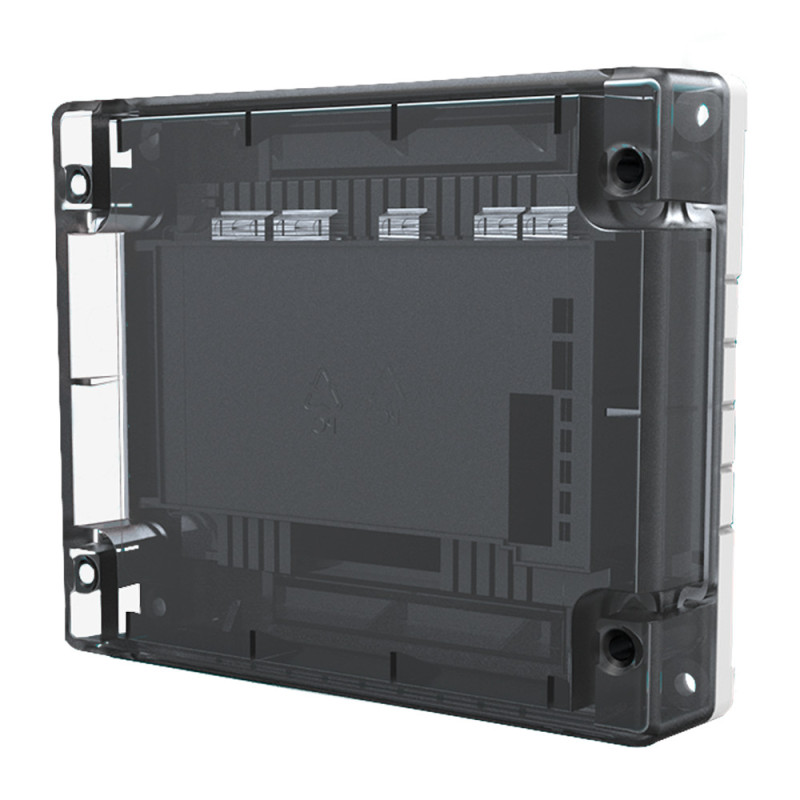

CHQ-MRC2(SCI) es un módulo de entrada/salida que proporciona una única salida de relé para el control de dispositivos como compuertas, extractores o apagado de plantas y equipos.
La entrada supervisada se puede utilizar para la monitorización de fallos de sistemas externos o como una entrada de supervisión general.
Disponible en versión para montaje DIN con aislador de cortocircuito integrado.
- HOCHIKI
- Modulo analógico de salida de relé
- Alimentado por lazo
- Entrada auxiliar supervisada
| Referencia | CHQ-MRC2(SCI) |
| Tensión de funcionamiento | 17 – 41 VCC |
| Modo de bajo consumo | (0,75 s) 100 μA |
| Corriente de reposo (típico) | 300 μA |
| Consumo de corriente | 22 mA ± 20 % (polling) |
| Corriente en cortocircuito | 8 mA |
| Corriente máxima de cortocircuito | 1 A |
| Clasificación de contacto de relé* ** | 48 VCC máx., 2 A (carga resistiva), 250 VCA máx., 5 A (carga resistiva): para conmutación de red CA, el panel de control debe cumplir con la Directiva de bajo voltaje para circuitos SELV |
| Resistencia RFL de entrada | 10 kΩ, ±5 %, 0,25 W |
| Nivel de umbral de entrada | ON=470 Ω, circuito corto <50 Ω, circuito abierto >100 KΩ |
| Rango de temperatura de almacenamiento/funcionamiento | -30 °C a +60 °C / -10 °C a +50 °C |
| Humedad máxima | 95% RH sin condensación (a 40 °C) |
| Peso (g) Dimensiones (mm) | Módulo 360 (agregue 235 al módulo peso al usar CHQBACKBOX) L157 x H127 x H35 (Módulo más tapa) H79 (Módulo CHQ más tapa más CHQ, CAJA POSTERIOR) Módulo DIN 145 L119 x H108 x P24 |
| Color/Material | Módulo CHQ y CHQ-BACKBOX ABS blanco, módulo DIN ABS verde, tapa del módulo ABS negro semiopaco como estándar (versión blanca – CHQ-LID(WHT) también disponible) |
