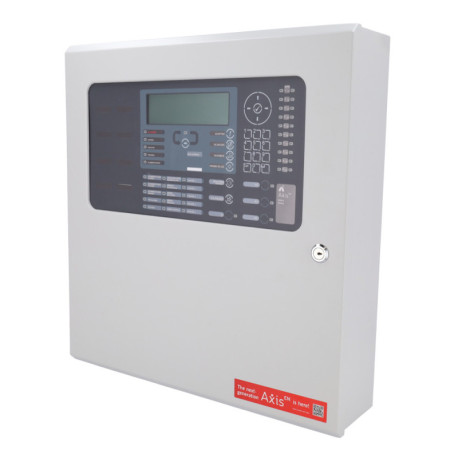

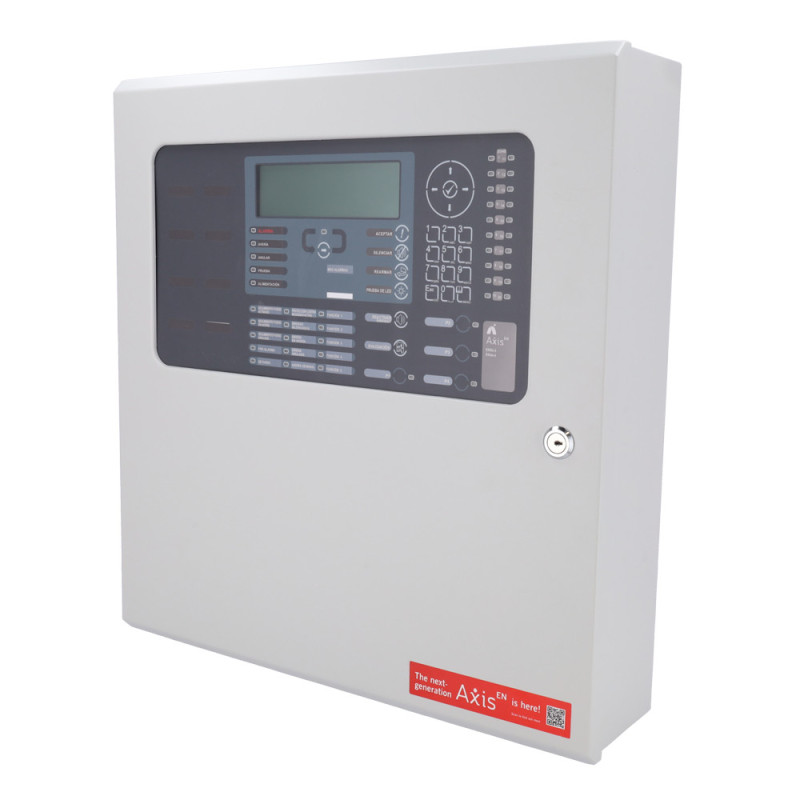

Centrale analogique adressable de protection contre les incendies de 1, boucle extensible physiquement jusqu'à 4 boucles à l'aide de cartes d'extension. Une boucle hautement performante, issue de la série haut de gamme Axis EN d'Advanced. Il offre la capacité de traitement logique et l'évolutivité maximales de la gamme Axis dans un seul boîtier.
- Advanced
- Centrale de 1, boucle extensible jusqu'à 4
- 1 boucle du protocole propriétaire AXIS
- Jusqu'à 240 des appareils par boucle
- Auto-adressage des appareils
- Réseau Ad-Net peer-to-peer capable de gérer jusqu'à 2000 zones
- Touches de fonction programmables
- 4 sorties de sirène
- Ports de communication USB et RS232
- 20 LED de zones programmables
- Interface utilisateur graphique LCD et prise en charge jusqu`à 200 zones d'incendie par défaut, permettant une conformité totale avec la norme EN54.
- Compatible avec le module IP (installé en réseau, 1 uniquement module pour l'ensemble du système)
- Bornes amovibles pour extraction à chaud
- Plaque principale à extraction rapide. Démontage facile du circuit imprimé du boîtier
- Possibilité de montage en rack
- Logo LCD personnalisable
- Multi-langue
- Certifié EN 54-2:1997, EN 54-4:1997 et FR 54-13:2005 Certificat en EN54 Parts 2 et 4 by FM Approvals
| Marque | Advanced |
| Display | Écran LCD rétro-éclairé blanc de 240 x 64. |
| Indicateurs LED | 22 rouges (1 x incendie, 1 x plus d'alarmes, 20 x zone programmable), 1 vert (alimentation), 13 ambre et 12 bicolore (défaut et système) |
| Contrôles | Clavier alphanumérique qui permet la navigation, Reset, mettre en silence le buzzer et les sirènes, Résonner, Evacuation et x4 boutons-poussoirs programmables |
| Protocoles | Argus Vega (préinstallé), Apollo (XP95 / Discovery), Hochiki ESP et Nittan Evolution |
| Nombre de zones | 2000 (200 par panneau) |
| Nombre de boucles | 1 extensible à 4 |
| Dispositifs par boucle | 240 dans le protocole Argus Vega (préinstallé), dans les autres il dépend du protocole |
| Boucle | 500mA |
| Sorties sirènes sur plaque | 4 x 1 Amp programmable |
| Sorties relais sur plaque | 2 x 1 A 30v AC/DC programable(10mA, 5vmin) - extensible à 4 |
| Entrées programmables | 1 x entrée supervisée programmable sur plaque |
| Sortie auxiliaire | 24V 500mA |
| Entrées d'interrupteur à clé programmables | 8 x Entrée libre de tension |
| Courant de sortie total disponible | 5A maximum disponible pour courant en boucle + sorties sirène + alimentation auxiliaire |
| Alimentation électrique principale | 200 - 240v 47-63 Hz AC (+10%, -15% de tolérance) 1.4A Max |
| Courant électrique du chargeur | 2A avec compensation de température |
| Interface port série | 1 x en plaque, connexion pour PC RS232 , modem, IP ou imprimante portable |
| Interface USB | 1 x USB Type B pour connexion PC |
| Programmation | Clavier et écran LCD (intégré) ou PC avec logiciel Windows |
| Buffer d'événements | 5000 pour événements et diagnostic + 500 incendies |
| Réseaux | Carte réseau en option (ADV-MXP-503 - standard, ou ADV-MXP-509 - tolérante aux pannes) |
| Imprimante (en option) | Sur plaque (uniquement dans les boites M, L, D) |
| Boîte / Couleur | Acier IP30 / RAL7035 |
| Options de métallurgie | Lunette encastrée, boîtier pour batterie, boîtiers à usage spécial, boîtiers de terminaison et profilé pour montage en rack |
| Dimensions (H x L x P mm) | Standard: 475 x 450 x 120 (format distribué par défaut) Grand: 475 x 450 x 190 (sur commande) Grand Deep: 750 x 450 x 190 (sur commande) |
| Entrées de câbles (20mm knockouts) | Standard: 19 x haut, 11 x arrière et 2 x bas (format distribué par défaut) Grand: 30 x haut, 11 x arrière et 3 x bas (sur commande) Grand Deep: 30 x haut, 6 x arrière et 3 x bas (sur commande) |
| Capacité de la batterie (Min - Max) | Standard: 24V 4Ah - 24V 18Ah (format distribué par défaut) Grand: 24V 4Ah - 24V 45Ah (sur commande) Grand Deep: 24V 4Ah - 24V 45Ah (sur commande) |
