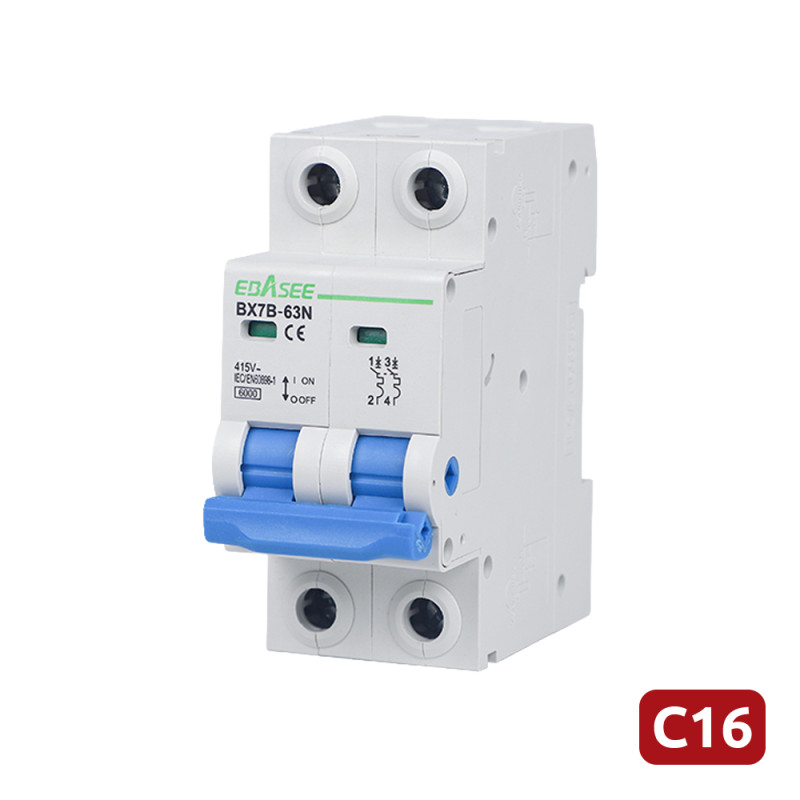

BX7B-63N-16A-2P

Référence: BX7B-63N-16A-2P

Condition: Neuf

Disjoncteur magnétothermique
Courant nominal 16A
2 pôles (installations monophasées)
Courbe de type C
Pour rail DIN

Imprimer

Description

La série de disjoncteurs magnéto-thermiques BX7B est conçue pour protéger les installations électriques basse tension contre les surcharges et les courts-circuits. Conforme à la norme internationale IEC/EN 60898-1, garantissant des normes de sécurité et de performance largement reconnues dans les applications résidentielles, commerciales et industrielles légères.

Parmi ses avantages, citons sa polyvalence et sa compatibilité: ils sont disponibles en deux courants nominaux et en versions 2 ou 4 pôles, ce qui les rend utilisables aussi bien dans les circuits monophasés que triphasés. Installation facile sur un rail DIN standard avec des connexions par le haut ou par le bas et un bon support mécanique et thermique pour les conditions environnementales intérieures typiques.

Les scénarios d'utilisation les plus courants sont les tableaux de distribution électrique dans les maisons, les bureaux, les locaux commerciaux et les installations industrielles légères.

Disjoncteur magnétothermique
Courant nominal 16A
2 pôles (installations monophasées)
Courbe de type C
Pour les installations résidentielles, commerciales et industrielles
Installation sur rail DIN
IP20
Conforme à la norme IEC/EN 60898-1

Gamme	Disjoncteur magnétothermique
Montage	Rail DIN 35mm (EN 60175))
Type de terminal	Câble / Barre omnibus (pin-type busbar)
Connexion	Supérieure / inférieure
Section de raccordement supérieure	25mm2 AWG 18/3
Section de raccordement inférieure	25mm2 AWG 18/3
Couple	2Nm
Section de conducteur recommandée	2.5mm2 (Courant nominal de 13-20A))
Dimensions	35.6 (L) x 81.4 (H) x 79.0 (Pr) mm
CARACTÉRISTIQUES ÉLECTRIQUES
Courant d'entrée nominal	16A
Nombre de pôles	2P (Monophasé)
Tension nominale	240V
Tension d'isolation	500V
Fréquence nominale	50/60Hz
Pouvoir de coupure	6000A
Tension de crête	6000V
Tension d'essai diélectrique à fréquence industrielle (1 min)	2kV
Type de courbe	C
Degré de pollution	2
CARACTÉRISTIQUES MÉCANIQUES
Durée de vie électrique	6000 opérations
Durée de vie mécanique	20000 cycles
Degré de protection	IP20
Température de référence	30ºC
Température de fonctionnement	-5 - 40ºC
Température de stockage	-25 - 70ºC
