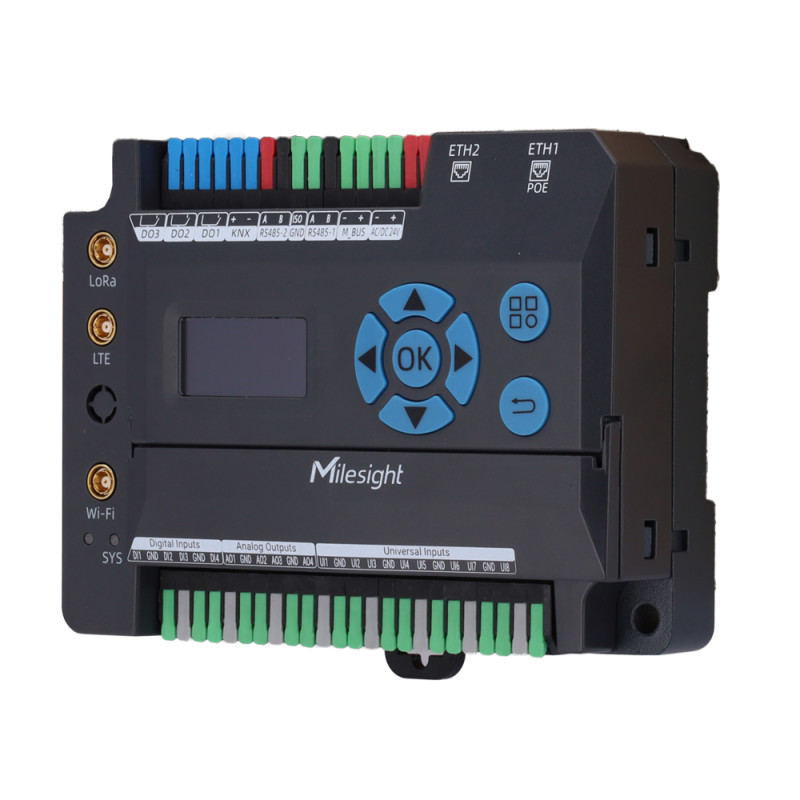

8 entrées universelles + 4 DI + 3 relais + 4 sorties analogiques
MS-EG71-L08GL-868M
Neuf
- 8 entrées universelles + 4 DI + 3 relais + 4 sorties analogiques
- LoRaWAN 8 canaux 27 dBm + 4G CAT1 + Wi-Fi + 2×GbE
- RS485 Modbus/BACnet + KNX/TP1 + M-BUS Amérindiens
- Node-RED, Docker et le SDK Python pour l'automatisation locale
- VPN multi-homed (OpenVPN/IPsec/WireGuard) + pare-feu
- Écran OLED 1,3" + NFC + USB-C + PoE 802.3af
En stock
Les bons équipements. Vos tarifs pro.
Les tarifs et la commande sont réservés aux entreprises dont le compte a été validé par MF Protect.
Demander mon compte professionnel ↗Déjà client ? Connectez-vous
L’essentiel, en détail.
| Poids | 375,6 g |
| Type | Passerelle IoT pour bâtiments avec edge computing et connectivité multiple |
| Alimentation | 24V DC/AC via les bornes, 802.3af PoE PD (ETH1) ou 5V/3A via USB-C |
| Type de produit | Hub |
| Montage | Fixation murale à l'aide de vis ou d'un rail DIN |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz, antenne externe SMB femelle 50 Ω, mode point d'accès ou client, WPA/WPA2-PSK/Enterprise |
| Écran | OLED 1,3 pouces, 128×64 pixels, 7 boutons de navigation |
| Système d’exploitation | Linux embarqué avec prise en charge de Node-RED, Docker et du SDK Python |
| VPN | OpenVPN, IPsec, PPTP, L2TP, WireGuard (jusqu'à 5 tunnels simultanés) |
| Ethernet | 2 × RJ-45 10/100/1000 Base-T (WAN/LAN Logiciel configurable), Automatique, MDI/MDIX, isolement 1,5 KV RMS, 1 × PoE PD 802.3af en ETH1 |
| Gestion à distance | Plateforme de développement Milesight, Web, CLI (SSH/Telnet), SNMP, numérotation à la demande |
Présentation
Le EG71 de Milesight n'est pas une passerelle : c'est un centre de contrôle de bâtiments condensé dans 123×90×36 millimètres.. Équipé d'un processeur ARM Cortex-A53 à quatre cœurs, de 2 Go de RAM DDR4 et de 32 Go de stockage eMMC, cet appareil collecte des données de terrain provenant de toutes les sources imaginables: capteurs LoRaWAN via son concentrateur intégré de 8 canaux avec une puissance de 27 dBm, appareils RS485 via Modbus RTU ou BACnet MS/TP, réseaux KNX/TP1 complets pouvant compter jusqu’à 63 appareils, entrées universelles configurables par logiciel (0-10V, 4-20 mA, PT1000, Ni1000, NTC 10k/20k, à contact humide), 4 contacts secs avec compteur d’impulsions, 3 sorties relais de 3A et 4 sorties analogiques de 4-20 mA ou 0-10V. Toutes ces données sont transmises vers le cloud ou le BMS via MQTT, HTTP, BACnet/IP ou Modbus TCP, avec basculement automatique entre Ethernet, Wi-Fi et 4G CAT1, afin qu’une coupure de fibre optique ne provoque pas une panne du système de climatisation du bâtiment.
Mais c'est dans le domaine de l'edge computing proprement dit que EG71 se démarque. Vous n'avez pas besoin d'un serveur externe pour automatiser: Node-RED et Docker fonctionnent en mode natif sur votre système d'exploitation, et le SDK Python permet de développer des logiques de contrôle personnalisées : allumer le chauffage si la température extérieure descend en dessous de 5 °C, éteindre les lumières selon un horaire défini, réguler les vannes en fonction de la présence. Les 5 tunnels VPN simultanés (OpenVPN, IPsec, PPTP, L2TP, WireGuard) ainsi que le pare-feu avec DMZ, filtrage par IP/domaine et liaison MAC garantissent que l'accès à distance ne compromette pas la sécurité du réseau OT. L'écran OLED de 1,3 pouces, doté de 7 boutons de navigation permet d'effectuer rapidement des diagnostics sur site ; la technologie NFC permet d'ajouter des appareils Milesight simplement grâce à son téléphone portable ; et la plateforme Milesight Development Platform gère des flottes entières de passerelles à partir d'un seul tableau de bord. Que ce soit dans les hôtels, sur les campus universitaires, dans les bureaux ou dans les entrepôts industriels, le EG71 est la pièce manquante entre le capteur et le tableau de commande.
- 8 UI (0-10V/4-20mA/PT1000/NTC/DI) + 4 DI seco + 3 relais + 4 AO
- LoRaWAN 8ch 27dBm -140dBm + 4G CAT1 global + Wi-Fi AP/Cliente
- 2×RS485 Modbus RTU/BACnet MS/TP, 1×KNX/TP1, 1×M-BUS
- 2×GbE (1×PoE PD 802.3af), basculement automatique multi-WAN
- Node-RED + Docker + SDK Python pour l'edge computing
- 5×VPN (OpenVPN/IPsec/PPTP/L2TP/WireGuard) + pare-feu complet
- OLED 1,3" avec 7 boutons, NFC 13,56 MHz, console USB-C
- 24V CC/CA ou PoE ou USB-C, consommation 8,2 W, IP30, -40 à +60 °C
- 123×90×36 mm, 376 g, rail DIN ou fixation murale, aluminium + PC gris
- MTBF >500.000 h, CE/FCC, 2000 appareils LoRaWAN
| Modèle | EG71-L08GL-868M |
| Type | Passerelle IoT pour bâtiments avec edge computing et connectivité multiple |
| CPU | ARM Cortex-A53, 4 cœurs, 1,5 GHz, 64 bits |
| RAM | 2 Go DDR4 |
| Stockage | 32 Go eMMC + 1 emplacement Micro SD extensible |
| Système d'exploitation | Linux embarqué avec prise en charge de Node-RED, Docker et du SDK Python |
| LoRaWAN | 8 canaux (semi-duplex), antenne externe SMB femelle 50 Ω |
| Fréquence LoRaWAN | 868 MHz (EU868, modèle 868M) |
| Puissance d'émission LoRa | 27 dBm max.. |
| Sensibilité LoRa | -140 dBm à 292 bps |
| Protocole LoRaWAN | V1.0 Classes A/B/C et V1.0.2 Classes A/B/C, LBT |
| Appareils LoRaWAN | Jusqu'à ~2000 périphériques (intervalle de liaison montante 10 min) |
| Fonctionnalités avancées LoRa | Analyseur de bruit, Gateway Fleet, Multicast, FUOTA |
| Mobile 4G | LTE CAT1, antenne externe SMB femelle 50 Ω, 1 emplacement pour carte Nano SIM (4FF) |
| Bandes de fréquences mobiles (L08GL) | LTE-FDD: B1/2/3/4/5/7/8/12/13/17/18/19/20/25/26/28/66; LTE-TDD: B34/38/39/40/41; GSM: B2/3/5/8 |
| Wi-Fi | IEEE 802.11 b/g/n 2,4 GHz, antenne externe SMB femelle 50 Ω, mode point d'accès ou client, WPA/WPA2-PSK/Enterprise |
| Ethernet | 2 × RJ-45 10/100/1000 Base-T (WAN/LAN Logiciel configurable), Automatique, MDI/MDIX, isolement 1,5 KV RMS, 1 × PoE PD 802.3af en ETH1 |
| RS485 | 2 × RS485, Modbus RTU ou BACnet MS/TP, débit 1200-115200 bps, résistance terminale 120 Ω commutable, jusqu’à 128 appareils par port (256 au total) |
| KNX | 1 × KNX/TP1, 9600 bps, alimentation 21-30 V CC à partir du bus KNX, jusqu'à 63 appareils |
| M-BUS | 1 × M-BUS, 24-42V, 300-9600 bps, jusqu'à 20 appareils (en cours de développement) |
| Entrées universelles | 8 × paramétrables par logiciel: DI à contact humide (0-24V CC), 0-10V (résolution 12bit, ±1% FS), 4-20mA (±1% FS), PT1000/Ni1000 (±0,5 °C), NTC 10K de type 2/3 ou NTC 20k (±0,5 °C à 25 °C), résistance 1000 Ω ou 2000 Ω (précision 1 Ω) |
| Entrées numériques | 4 × contact sec, mode DI, le compteur d'impulsions (≥1000 Hz) |
| Sorties numériques | 3 × sorties relais, charge résistive max.. 3A @ 30V CC ou 3A @ 110V CA |
| Sorties analogiques | 4 × 4-20mA ou 0-10V configurables par software, charge max.. 20 mA, 12 bits, ±1% FS |
| Écran | OLED 1,3 pouces, 128×64 pixels, 7 boutons de navigation |
| NFC | 13,56 MHz, pour associer des appareils LoRaWAN Milesight |
| USB | 1 × USB Type-C (alimentation 5V/3A et console) |
| Bouton de réinitialisation | 1 × RST |
| Indicateur LED | 1 × SYS (état du système) |
| Connecteur d'alimentation | Bloc de bornes à 2 broches (24V CC/CA) |
| Alimentation | 24V DC/AC via les bornes, 802.3af PoE PD (ETH1) ou 5V/3A via USB-C |
| Consommation | 8,2 W (411 mA @ 20V) |
| Consommation maximale | 11,24 W (562 mA @ 20V) |
| Protocoles d'acquisition | Modbus RTU, BACnet MS/TP, KNX/TP, BACnet/IP, Modbus TCP, Modbus RTU sur TCP |
| Protocoles de transfert | MQTT(s), HTTP(s), BACnet/IP, Modbus TCP, Modbus RTU sur TCP |
| Serveur réseau LoRa | Intégré, compatible avec Gateway Fleet, Multicast, FUOTA |
| VPN | OpenVPN, IPsec, PPTP, L2TP, WireGuard (jusqu'à 5 tunnels simultanés) |
| Pare-feu | Contrôle d'accès, DMZ, mappage de ports (DNAT), liaison MAC, filtrage par adresse IP et par domaine |
| DDNS | 14 fournisseurs pris en charge, configuration manuelle supplémentaire |
| Gestion à distance | Plateforme de développement Milesight, Web, CLI (SSH/Telnet), SNMP, numérotation à la demande |
| Outils de diagnostic | Ping, Traceroute, Tcpdump, QXDM, Log Server |
| Failover de liaison | Automatique entre Ethernet, 4G et Wi-Fi |
| MTBF | > 500.000 heures à 25 °C (selon Bellcore TR-332) |
| Indice de protection | IP30 |
| Matériau et couleur | PC + alliage d'aluminium, gris |
| Dimensions | 123 × 90 × 36 mm |
| Poids | 375,6 g |
| Raccordement électrique | AWG 24-16 |
| Montage | Fixation murale à l'aide de vis ou d'un rail DIN |
| Température de fonctionnement | -40 °C a +60 °C |
| Température de stockage | -40 °C a +85 °C |
| Humidité relative | 0 % à 95 % (sans condensation à 25 °C) |
| Certifications | CE, CE (RED), FCC |
| Applications typiques | Automatisation des bâtiments, gestion énergétique, contrôle de la climatisation (CVC), hôtels, campus universitaires, bureaux commerciaux, entrepôts industriels |
